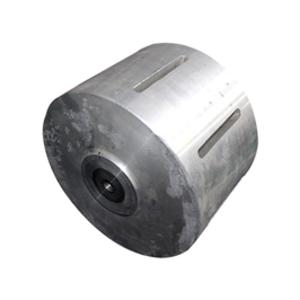

超聲波模具的振動模式對超聲波焊頭的壽命和融合能力的影響更為嚴重，超聲波模具的振動模式必須是諧振模式，振幅分布均勻，內部交變應力分散，值越來越小，因此判斷超聲波模具的振動狀態是否正常是一項重要工作。

超聲波模具振動狀態的測試和判斷有幾種方法:

1.測量超聲波焊頭振幅檢查振幅分布

超聲波模具振幅分布表明焊頭具有良好的振動狀態和應力分散。

2.HORNCHECK機器測試

檢查超聲波模具振動時的頻率、電流值和電壓值是否在標準值范圍內；當頻率不在標準范圍內時，超聲波的電特性可能不同。也就是說，當超聲波模具不在標準頻率時，并不意味著它仍然可以保持在標準頻率范圍內共振。

3.阻抗分析儀HP4194的測試

采用頻率掃描法檢測超聲模具共振頻率波形是否正常，是否存在復雜頻率。查看超聲模共振阻抗值是否正常，原則上阻抗值越小越好。

4.超聲波法測量超聲波的振動狀態

普通超聲波模具其振蕩狀態為平順振蕩，如在起振過程中有抖動、兩段振蕩或明顯的橫振波等均屬異常，以手感覺可察覺。超聲波模具的正常情況在短時間內發振測試沒有溫度上升，測試時有溫度上升的情況是異常的超聲波模具。
